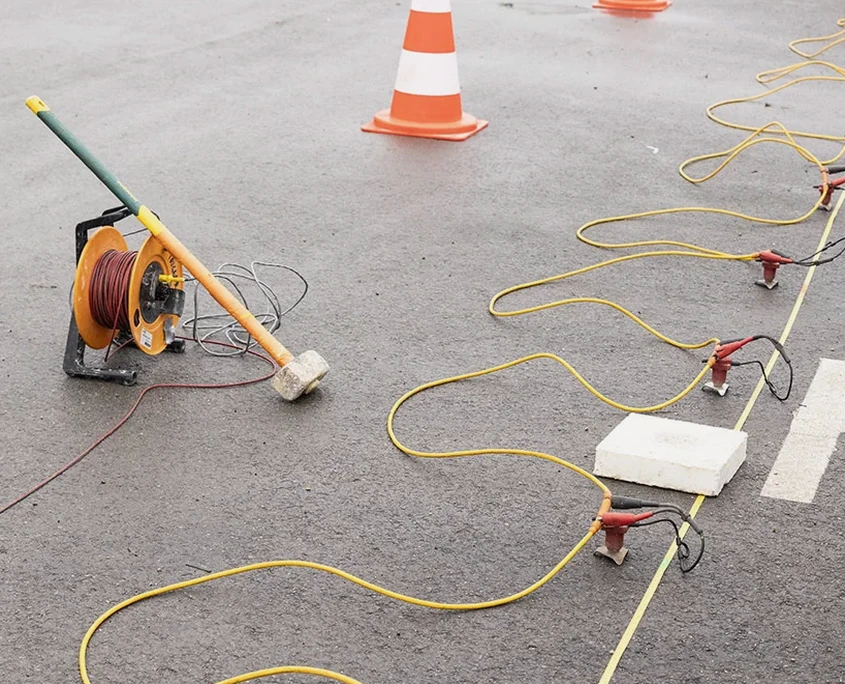

Wenn wir für eine Bodenverflüssigungsanalyse in Chemnitz anrücken, ist das erste Gerät, das den Boden berührt, meist eine schwere Rammsonde DPH oder ein CPT-Raupenfahrzeug – letzteres besonders in den engen Gassen von Kaßberg oder auf dem Sonnenberg, wo ein 20-Tonnen-LKW schlicht nicht hinkommt. Die Drucksonde fährt kontinuierlich in den Untergrund und zeichnet Spitzendruck und Mantelreibung auf. Genau dieses Profil ist die Basis, um später mit den zyklischen Scherspannungen aus dem Erdbebenlastfall zu rechnen. Chemnitz liegt nicht in der höchsten deutschen Erdbebenzone, aber die DIN EN 1998-5/NA fordert für Bauwerke der Bedeutungskategorie III und IV trotzdem einen rechnerischen Nachweis, sobald grundwasserführende Lockersedimente anstehen. In unserer Erfahrung sind es genau diese 'moderaten' Seismizitätsgebiete, in denen Bauherren das Thema unterschätzen – und dann bei der Prüfstatik hängen bleiben.
Der kritischste Parameter für die Verflüssigungsbewertung in Chemnitz ist nicht die PGA – es ist die Tiefe des freien Grundwasserspiegels im Erdbebenlastfall.
Methodik und Umfang
Lokaler geotechnischer Kontext
Was wir in Chemnitz immer wieder sehen: Bauherren verlassen sich auf die Einstufung in Erdbebenzone 1 und denken, das Thema Verflüssigung sei damit erledigt. Das ist eine gefährliche Vereinfachung. Die Norm schreibt den Nachweis baugrundunabhängig für bestimmte Bauwerksklassen vor, und die holozänen Sande im Chemnitztal sind unabhängig von der Zoneneinstufung einfach materialseitig anfällig. Der zweite Punkt ist die Vernachlässigung des Grundwassers – in einem nassen Frühjahr nach Schneeschmelze im Erzgebirgsvorland stehen die Pegel oft einen halben Meter höher als im Herbst. Ein Nachweis, der mit dem minimalen Flurabstand rechnet, kann auf der sicheren Seite liegen, während einer mit dem mittleren Wasserstand knapp versagt. Wir empfehlen daher immer, die Analyse mit dem Bemessungswasserstand nach DIN 4094-4 zu führen. Der dritte Punkt: Ohne direkte Sondierung im Feld bleibt jede Verflüssigungsanalyse eine grobe Schätzung – und darauf verlässt sich kein Prüfingenieur.
Geltende Normen
Die Analyse der Bodenverflüssigung in Chemnitz umfasst die Anwendung der DIN EN 1998-5:2010-12 mit nationalem Anhang (Verflüssigungsnachweis), der DIN EN ISO 22475-1:2022-02 (Aufschlussverfahren), der DIN 4094-4:2002-01 (Auswertung von CPT- und DPH-Sondierungen) sowie der DIN EN ISO 17892-4:2017-04 (Korngrößenverteilung). Ergänzend werden die etablierten Verfahren nach Seed & Idriss (1971) und Youd et al. (2001) herangezogen, welche den aktuellen Stand der Technik repräsentieren.
Ergänzende Leistungen
Screening und orientierende Bewertung
Kombination aus einer SPT- oder CPT-Sondierung mit Laboranalyse der Kornverteilung und Bestimmung des Feinkornanteils. Ergebnis ist eine erste Einstufung des Verflüssigungspotenzials (gering/mittel/hoch) nach DIN EN 1998-5. Reicht für Bauvoranfragen und die frühe Entwurfsphase.
Detaillierter Verflüssigungsnachweis
Vollständiger rechnerischer Nachweis nach dem vereinfachten Verfahren (Youd et al. 2001) auf Basis mehrerer Sondierungen. Inklusive Sensitivitätsanalyse für den Grundwasserstand, Berechnung des Lateral Spreading Index (LSI) und Darstellung in GIS-Karten (LPI/ISH). Liefert die belastbare Grundlage für den Prüfstatiker und genehmigungsfähige Unterlagen.
Typische Parameter
Häufig gestellte Fragen
Ist in Chemnitz eine Verflüssigungsanalyse überhaupt nötig? Wir sind doch nicht in Japan.
Die Erdbebenzone in Chemnitz ist niedrig (Zone 1 mit a_gR = 0,4 m/s²), aber der Nachweis hängt nicht nur von der Zone ab. Die DIN EN 1998-5 fordert ihn für Bauwerke der Bedeutungskategorie III und IV, sofern Lockergesteine unter dem Grundwasserspiegel anstehen – und das ist in den Flusstälern von Chemnitz und Zwönitz fast überall der Fall. Der Prüfingenieur wird den Nachweis verlangen, sobald die Baugrunduntersuchung locker gelagerte Sande ausweist.
Welches Sondierverfahren ist für die Verflüssigungsanalyse besser: SPT oder CPT?
CPT liefert ein kontinuierliches Profil mit sehr guter Wiederholbarkeit und ist nach Robertson/Wride (1998) das präzisere Verfahren für die CRR-Bestimmung. SPT hat den Vorteil der direkten Probenahme und ist weltweit durch die Seed/Idriss-Korrelationen abgesichert. In Chemnitz setzen wir meist CPT ein, weil die feinkörnigen Lagen in den Talauen mit der Drucksonde besser aufgelöst werden können, ergänzen aber oft mit einer SPT-Bohrung für die Laborproben.
Was kostet eine Bodenverflüssigungsanalyse in Chemnitz ungefähr?
Für eine erste orientierende Bewertung mit einer CPT-Sondierung und Laboranalyse liegen die Kosten zwischen 2.250 und 2.800 Euro. Ein vollständiger detaillierter Nachweis mit mehreren Sondierungen, Sensitivitätsanalyse und GIS-Karten bewegt sich im Bereich von 3.200 bis 3.880 Euro. Genaue Zahlen hängen vom Aufwand der Feldarbeit und der Anzahl der Proben ab.
Wie tief muss gebohrt werden für eine belastbare Analyse?
Nach Stand der Technik (Youd et al. 2001) sollte die Sondierung mindestens 20 Meter unter GOK reichen oder bis zum Felshorizont, je nachdem was flacher liegt. In Chemnitz stehen die Rotliegend-Vulkanite oft schon bei 8 bis 15 Metern an, dann ist die Basis erreicht. Wichtig ist, dass alle potenziell verflüssigbaren Schichten durchfahren werden – eine zu kurze Sondierung ist das häufigste Problem, das wir in Fremdgutachten sehen.
Welche Maßnahmen gibt es, wenn der Nachweis ein Verflüssigungsrisiko zeigt?
Das Spektrum reicht von Bodenverbesserung (Rütteldruckverdichtung, Tiefenverdichtung) über Baugrundverstärkung (CSV-Säulen, Injektionen) bis zur Pfahlgründung mit Einbindung in den tragfähigen Fels. In den Talauen der Chemnitz haben wir schon erfolgreich mit Schottersäulen gearbeitet, die gleichzeitig als Drainage dienen und den Porenwasserüberdruck abbauen. Auch eine Anpassung der Gründungstiefe oder ein Bodenaustausch kann bei geringmächtigen verflüssigbaren Schichten wirtschaftlich sein. Mehr Info.
