In Chemnitz sehen wir immer wieder, dass bei Neubauten oder Ertüchtigungen die seismische Last erst spät im Planungsprozess thematisiert wird. Dabei liegt die Stadt in der Erdbebenzone 1 nach DIN EN 1998-1/NA, mit Untergrundverhältnissen der Baugrundklasse B–C – das ist kein Grund zur Panik, aber ein klarer Auftrag, die Tragwerksplanung von Anfang an mit einer durchdachten Erdbebenisolationsbemessung zu begleiten. Die tertiären und quartären Lockersedimente im Chemnitzer Becken reagieren bei dynamischer Anregung anders als der Fels im Erzgebirgsvorland, und genau diese lokale Spreizung macht pauschale Lösungen riskant. Wer hier baut, profitiert von einem Team, das die geotechnischen Feinheiten vor Ort kennt und nicht nur Formeln aus dem Eurocode abarbeitet. In unserer Praxis ergänzen wir die Isolationsbemessung oft mit einer seismischen Mikrozonierung, wenn das Baufeld in Randlage oder auf inhomogenen Verfüllungen liegt, und ziehen bei Bedarf den CPT-Versuch heran, um Schichtgrenzen zentimetergenau aufzulösen, bevor wir die Federsteifigkeiten der Isolatoren festlegen.

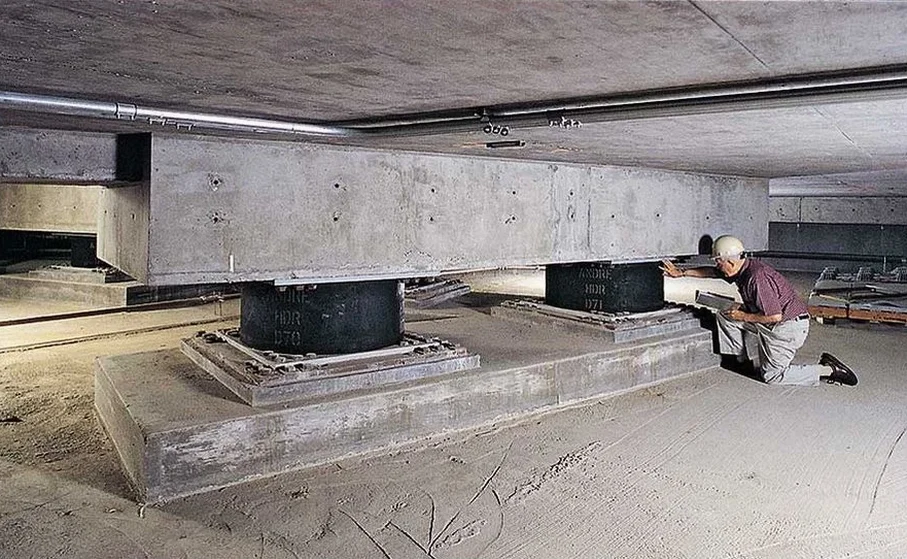

Ein gut bemessenes Isolationssystem verschiebt die Eigenperiode so weit, dass das Bauwerk die Bodenbewegung kaum noch spürt – aber nur, wenn die lokale Geologie mitspielt.
Methodik und Umfang
Lokaler geotechnischer Kontext
Mit rund 248.000 Einwohnern ist Chemnitz die drittgrößte Stadt Sachsens und verfügt über einen Gebäudebestand, der zu großen Teilen vor der Einführung moderner Erdbebennormen errichtet wurde. Das unterschätzte Risiko liegt nicht im großen Beben, sondern in der moderaten, aber langanhaltenden Bodenbewegung, die bei weichen Sedimentfüllungen im Beckeninneren zu Resonanzüberhöhungen im Periodenbereich von 0,3–0,6 s führt – genau dort, wo viele Bestandsbauten ihre Eigenfrequenz haben. Eine nachträgliche Erdbebenisolationsbemessung ist bei Sanierungen oft wirtschaftlicher als eine Komplettversteifung, weil sie den Eingriff in die bestehende Tragstruktur minimiert. Das setzt jedoch eine belastbare Baugrunderkundung voraus: Ohne Kenntnis der Scherwellengeschwindigkeiten bis in 30 m Tiefe bleibt jede Isolationsberechnung eine Rechnung mit zu vielen Unbekannten. Wir haben in Chemnitz schon erlebt, dass unerkannte Torflinsen in 5–8 m Tiefe das Schwingungsverhalten komplett verändern können.
Geltende Normen
DIN EN 1998-1:2010-12 mit DIN EN 1998-1/NA:2021-07 (Eurocode 8, Nationaler Anhang), DIN EN 15129:2018-10 (Erdbebenisolatoren – Produktnorm), DIBt-Zulassungen für bauaufsichtlich relevante Isolationssysteme, VDI 6202 Blatt 1 (Schadstoffbelastete Bausubstanz – relevant bei Ertüchtigungen)
Ergänzende Leistungen
Lineare und nichtlineare Zeitverlaufsanalysen
Wir modellieren das Bauwerk mit diskreten Feder-Dämpfer-Elementen und rechnen Antwortspektren sowie Zeitverläufe nach DIN EN 1998-2, abgestimmt auf die lokalen Baugrundparameter im Chemnitzer Becken.
Bauwerksmonitoring und Nachweis am Bestand
Bei Ertüchtigungen führen wir Schwingungsmessungen durch, um die reale Eigenfrequenz zu identifizieren und die Isolationsbemessung nicht auf theoretischen, sondern gemessenen Werten aufzubauen.
Typische Parameter
Häufig gestellte Fragen
Ist eine Erdbebenisolierung bei einem Bauvorhaben in Chemnitz überhaupt notwendig?
Chemnitz liegt in der Erdbebenzone 1, und je nach Bauwerksklasse (BK I–III) kann eine Bemessung nach DIN EN 1998-1 erforderlich sein. Für kritische Infrastrukturen, Krankenhäuser oder Bauwerke mit hohem Schutzbedarf ist die Erdbebenisolierung eine anerkannte Methode, um die Erdbebensicherheit wirtschaftlich zu erreichen. Wir empfehlen, die Notwendigkeit frühzeitig mit einem Geotechniker und Tragwerksplaner abzustimmen.
Mit welchen Kosten muss ich für eine Erdbebenisolationsbemessung rechnen?
Für die reine Bemessungsleistung – inklusive Modellierung, iterativer Berechnung und Ergebnisdokumentation – liegen die Honorare in Chemnitz typischerweise zwischen 3.970 und 7.780 Euro netto, abhängig von Bauwerksgröße, Komplexität und ob Zeitverlaufsanalysen erforderlich sind. Die Kosten für die Isolatoren selbst und deren Einbau sind darin nicht enthalten.
Welche Bodenverhältnisse in Chemnitz sind für die Isolationsbemessung problematisch?
Die quartären Auelehme und fluviatilen Sande im Chemnitzer Becken neigen zu Setzungsdifferenzen unter zyklischer Last. Besonders kritisch sind eingelagerte Torflinsen oder organische Schichten, wie sie entlang des Chemnitz-Flusslaufs vorkommen. Diese Böden können die Steifigkeit der Gründung reduzieren und das Schwingungsverhalten des isolierten Bauwerks verfälschen.
Kann ich ein Bestandsgebäude nachträglich mit einer Erdbebenisolierung ausstatten?
Ja, das ist technisch möglich und wird in Chemnitz bei der Sanierung von Kliniken oder denkmalgeschützten Bauten praktiziert. Der Aufwand hängt von der Zugänglichkeit der Gründung ab. Oft wird das Gebäude abschnittsweise unterschnitten und auf ein neues Isolationssystem gesetzt. Eine genaue Bestandsaufnahme und eine dynamische Bauwerksmessung sind dabei unverzichtbar.
Wie lange dauert eine vollständige Erdbebenisolationsbemessung?
Für ein mittelgroßes Bauwerk rechnen Sie bitte mit 4 bis 8 Wochen Bearbeitungszeit. Das umfasst die Definition der seismischen Einwirkung, die Baugrundbeurteilung, die numerische Modellierung mit Parameterstudie und die Erstellung des prüffähigen Bemessungsberichts. Die Dauer kann sich verlängern, wenn noch ergänzende Feldversuche zur Scherwellenbestimmung nötig sind.
